一、產品介紹：

流體輸送用鋼塑復合管內襯結合強度試驗機是用于測試鋼塑復合管內襯結合強度的設備。該試驗機能夠模擬實際使用條件，通過施加壓力來檢測內襯塑料與鋼管之間的結合強度，確保管道在使用過程中不會發生分層或脫落現象。該試驗機添加相關輔具，也可做拉伸、壓縮、彎曲等力學試驗。

執行標準：

GB/T28897-2012《鋼塑復合管》

CJ/T 136-2007《給水襯塑復合鋼管》

二、技術參數：

試驗力：50KN

有效測力范圍：0.1% - 99.999% FS

位移分辨率：0.01mm

位移示值誤差：±0.5%

試驗速度范圍：0.001 - 500mm/min

速度精度：±0.5%

控制方式：具備應力、應變、位移三種控制方式 ，且可隨機切換，方便根據不同測試需求靈活選擇。

應力控速率范圍：0.005% - 6％FS/S

應變控速率范圍：0.002% - 6％FS/S

恒力 / 位移 / 變形測量范圍：0.5％ - 1**FS 。

恒力 / 位移 / 變形測量精度：設定值＜10％FS 時，為設定值的 ±1% 以內 ；設定值≥10％FS 時，為設定值的 ±0.1% 以內 。

有效試驗寬度：600mm（可根據樣品加寬）

有效試驗空間：800mm（可根據樣品加高）

電源：AC220V、50HZ

三、組成部分介紹：

1、加載裝置：一般由電機、減速機、絲杠等組成，可提供穩定的加載力，使試樣承受不同形式的外力作用，以滿足不同測試方法的要求。

2、測量裝置：包括力傳感器、位移傳感器等。力傳感器用于精確測量施加在試樣上的力的大小，位移傳感器則可監測試樣在受力過程中的變形或位移情況，為分析結合強度提供數據支持。

3、夾具：根據試樣的形狀和尺寸設計不同類型的夾具，如管端夾具、環形夾具等，確保試樣在測試過程中能夠被牢固地固定，且受力均勻，以保證測試結果的準確性。

4、控制系統：用于控制加載裝置的運行速度、加載力的大小等參數，同時采集和處理測量裝置獲取的數據，可實現自動化測試，并能對測試數據進行存儲、分析和打印輸出。

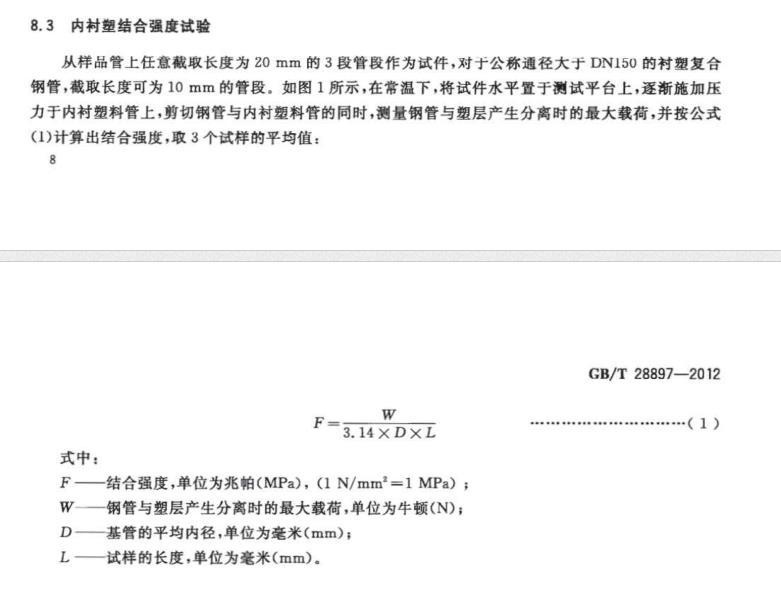

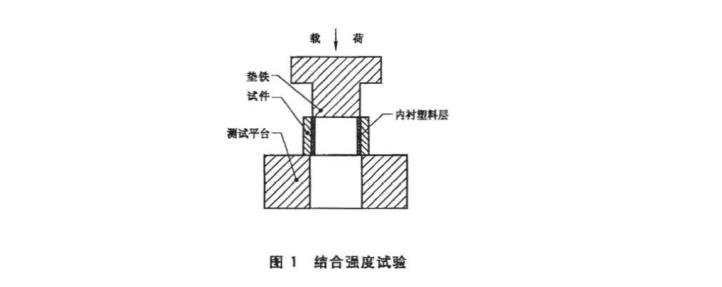

三、鋼塑復合管內襯結合強度試驗方法：符合GB/T28897-2012標準
