一、產品介紹：

輕質隔墻板抗彎折試驗機是用來測定隔墻板、外墻內保溫板等非金屬材料薄板抗彎折力的試驗設備。該機根據GB/T 30100-2013《建筑墻板試驗方法》與JG/T 169-2016《建筑隔墻用輕質條板通用技術要求》等試驗方法的要求進行設計制造，配置不同的夾具支座來做不同的試驗，如抗壓、抗彎、抗折等。

執行標準：

GB/T 30100-2013《建筑墻板試驗方法》

GB/T 169-2016《建筑隔墻用輕質條板通用技術要求》

JG/T 159-2004《外墻內保溫板》

二、工作原理：

采用三點或四點彎曲試驗方法，通過對輕質隔墻板施加垂直于板面的集中或均布載荷，使隔墻板產生彎曲變形，直至達到破壞狀態或達到規定的變形量，記錄試驗過程中的載荷和變形數據，以此來評估隔墻板的抗彎折性能。

三、設備結構組成：

(一)主機框架

主機框架采用高強度鋼材焊接而成，經過嚴格的時效處理，確保具有足夠的剛度和穩定性，能夠承受試驗過程中的最大試驗力而不發生明顯變形?？蚣艿脑O(shè)計充分考慮了操作的便利性和安全性，為各個部件提供了穩固的支撐。

(二)加載系統

1. 動力源：選用高性能的伺服電機和高精度的減速機，組成動力驅動系統。伺服電機具有響應速度快、控制精度高的特點，能夠精確控制加載速度和加載力的大小，滿足不同試驗的要求。

2. 加載裝置：采用先進的滾珠絲杠副傳動，將電機的旋轉運動轉化為直線運動，實現對輕質隔墻板的加載。加載裝置配備了高精度的負荷傳感器，能夠?qū)崟r(shí)準確地測量試驗力的大小，并將信號反饋給控制系統，實現閉環控制。

(三)測量系統

1. 負荷測量：采用高精度的負荷傳感器，其測量范圍覆蓋 1% - 100% FS，示值相對誤差控制在 ±1%以?xún)?nèi)。傳感器具有良好的線性度和重復性，能夠?yàn)樵囼?yàn)提供準確的負荷數據。

2. 變形測量：配備高精度的位移傳感器，測量范圍為 0.2% - 100%。位移傳感器安裝在加載裝置上，能夠?qū)崟r(shí)測量輕質隔墻板在試驗過程中的變形量，為分析隔墻板的力學性能提供重要數據。

(四)控制系統

采用先進的工業計算機控制系統，結合專業的試驗軟件，實現對試驗機的自動化控制和數據處理?？刂葡到y(tǒng)具有以下功能：

1. 參數設置：可根據試驗要求設置試驗力、加載速度、試驗時間等參數，操作簡單方便。

2. 實時監控：實時顯示試驗力、變形量、試驗時間等數據，并繪制試驗曲線，直觀展示試驗過程。

3. 數據處理：自動計算試驗結果，如抗彎折強度、彈性模量等，并可對數據進行存儲、打印和分析。

4. 安全保護：具備過載保護、限位保護等功能，當試驗力超過設定值或位移達到極限位置時，自動停止試驗，確保設備和人員的安全。

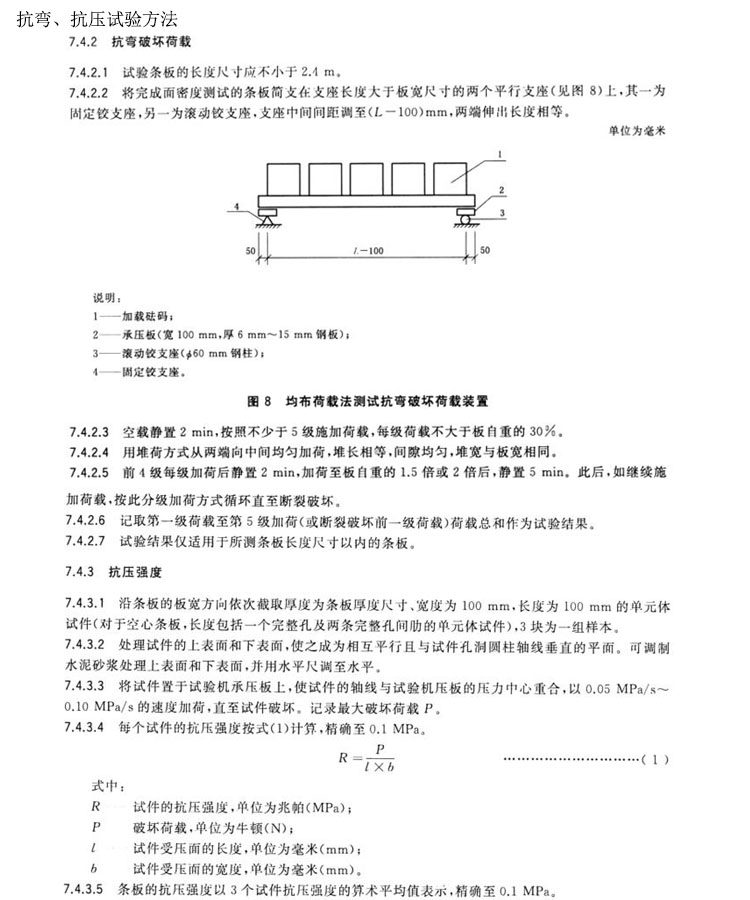

四、輕質隔墻板材抗彎、抗壓試驗方法：符合G/T 169-2016標準
